การชาร์จไฟโทรศัพท์มือถือในชุมชน (สวทช.)

          จากปัญหาอุทกภัยที่เกิดขึ้นส่งผลให้กระแสไฟฟ้าในพื้นที่ถูกตัด และดับเป็นระยะเวลาอันยาวนาน ส่งผลให้การติดต่อสื่อสารขอรับความช่วยเหลือจากผู้ประสบภัยธรรมชาติ สู่บุคคล/องค์กรต่าง ๆ เป็นไปได้อย่างลำบาก สำนักงานพัฒนาวิทยาศาสตร์และเทคโนโลยีแห่งชาติ หรือ สวทช. โดยเนคเทค ขอนำเสนอแนวทางการแก้ไขปัญหาอย่างง่าย โดยการนำแบตเตอรี่ 12 โวลท์ จากรถยนต์มาประยุกต์ใช้สร้างเป็นเครื่องชาร์จไฟโทรศัพท์ใช้กันเอง

          การสร้างเครื่องชาร์จไฟโทรศัพท์จากแบตเตอรี่รถยนต์ทำได้โดย ...

ชาร์จไฟโทรศัพท์มือถือ

1. เตรียมอุปกรณ์

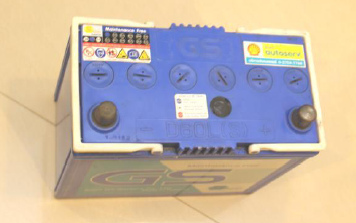

          1. แบตเตอรี่ 12 โวลท์ จากรถยนต์

ชาร์จไฟโทรศัพท์มือถือ

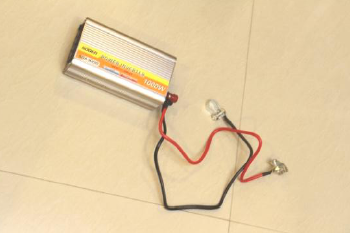

          2. อินเวอร์เตอร์แปลงแรงดันจาก 12 โวลท์ดีซี เป็น 220 โวลท์เอซี ขนาดของอินเวอร์เตอร์ในท้องตลาดมีตั้งแต่ขนาด 80 วัตต์ จนถึง 1000 วัตต์ ส่วนสายไฟสำหรับต่อกับแบตเตอรี่มักจะให้มากับอินเวอร์เตอร์ รูปด้านล่างเป็นขนาด 1000 วัตต์ครับ

ชาร์จไฟโทรศัพท์มือถือ

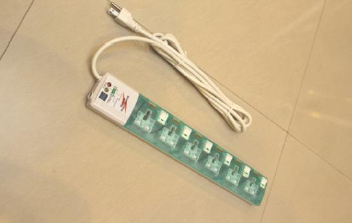

          3. สายปลักต่อพ่วง เพื่อให้สามารถเสียบเครื่องชาร์จโทรศัพท์มือถือได้หลาย ๆ เครื่องพร้อม ๆ กัน (สายต่อพ่วงที่ไม่มีคุณภาพ คือเสียบปลักแล้วไม่แน่นหลวม ติด ๆ ดับ ๆ อาจทำให้ทั้งเครื่องชาร์จและอินเวอร์เตอร์เสียหายได้)

2. การต่ออุปกรณ์ต่าง ๆ เข้าด้วยกัน

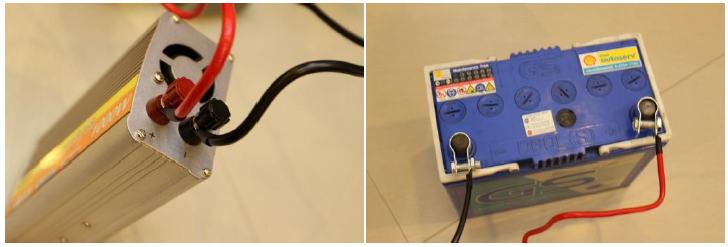

          1. ต่อสายแบตเตอรี่สีแดงเข้าที่ขั้วบวก (+) และสายสีดาเข้าที่ขั้วลบ (-) ของทั้งฝั่งอินเวอร์เตอร์และแบตเตอรี่ดังรูป ตรวจสอบขั้วและสีสายให้ดี ถ้าต่อผิดหรือสลับขั้วอาจทำให้อินเวอร์เตอร์เสียหายถาวรได้ ควรต่อให้แน่น เพราะขณะอินเวอร์เตอร์จ่ายกระแสจะมีกระแสผ่านขั้วต่อต่าง ๆ สูง ถ้าต่อไม่แน่นจะทำให้ขั้วต่อร้อนจัด และทำความเสียหายได้

ชาร์จไฟโทรศัพท์มือถือ

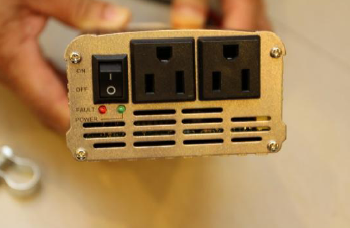

          2. เมื่อต่อสายเสร็จแล้วตรวจสอบการทำงานของอินเวอร์เตอร์ โดยการเปิดสวิชท์ที่อินเวอร์เตอร์ อินเวอร์เตอร์ส่วนใหญ่จะมีไฟบอกสถานะการทางาน ไฟจะติดสว่าง

ชาร์จไฟโทรศัพท์มือถือ

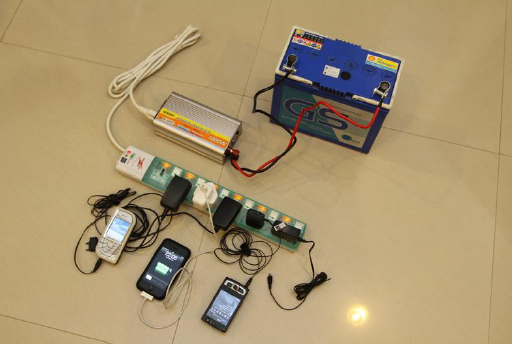

          3. เสียบสายปลักต่อพ่วง แล้วต่อเครื่องชาร์จโทรศัพท์มือถือตามต้องการตามรูปด้านล่างนี้ครับ

ชาร์จไฟโทรศัพท์มือถือ

          4. แบตเตอรี่ขนาด 12 โวลท์ 60 แอมแปร์-ชั่วโมงจะสามารถประจุแบตเตอรี่โทรศัพท์มือถือได้ประมาณ 100 เครื่อง อย่างต่อเนื่อง (ไม่ใช่เอาร้อยเครื่องมาเสียบพร้อมกันนะครับ) ถ้าคำนวณประสิทธิภาพพลังงานจะพบว่าต่ำมาก แต่ในยามคับขันถือว่ายอมรับได้ครับ

          5. อีกประการหนึ่งถ้าไม่มีการประจุแบตเตอรี่ของโทรศัพท์มือถือ ไม่ควรเสียบเครื่องชาร์จทิ้งไว้ในขณะที่อินเวอร์เตอร์เปิดอยู่ เพราะถึงแม้จะไม่มีการชาร์จโทรศัพท์ แต่เครื่องชาร์จก็กินพลังงานจากแบตเตอรี่ผ่านอินเวอร์เตอร์อยู่ดี

          6. ขณะปลัก 220 โวลท์ของอินเวอร์เตอร์ไม่มีอะไรเสียบอยู่ควรปิดอินเวอร์เตอร์ เพราะแม้อินเวอร์เตอร์ไม่จ่ายพลังงาน แต่ตัวมันเองก็ใช้พลังงานส่วนหนึ่งจากแบตเตอรี่ ถ้าเปิดทิ้งไว้แบตเตอรี่จะหมดไปโดยเปล่าประโยชน์
